Hat Çizimleri

Hat Çizimleri

Tesiat moduna geçtiniz ve otomatik çıkan servis kutusunu doğru yere konumladınız.Şimdi hatları çizmeniz veya daha doğru bir tabirle tanımlamanız gerekmektedir.

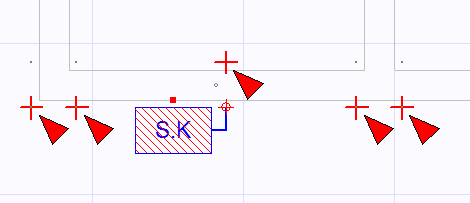

Çizim panelinden, hat çizim butonunu seçiniz. Kutunun otomatik olarak seçildiğini, ve kutu çıkış noktasında kırmızı bir yuvarlak dairenin yanıp söndüğünü göreceksiniz. Bu yanıp sönen kırmızı daireye (ortasında artı çizimi vardır) kalem denir. Belli bir noktada kırmızı dairenin yanıp sönmesi çizim komutlarının o noktaya uygulanacağı anlamına gelir.

Yanıp sönen kırmızı noktanın (kalemin) haricinde, Zetacad belirli yerlerde tesisatın gidebeliceği dayama noktaları oluşturur ve bu noktaları kırmızı üçgen okla gösterir. Bu üçgen oklara fare ile tıklarsanız, gösterilen dayama noktasına tesisat uzatılır. Dayama noktalarının tesisat hareketlerine bağlı olarak kendini yenilemesi ancak proje secenekleri panelinde Otomatik hat analizi açık seçeneği işaretliyse yapılabilir. Aksi durumda bu noktaları yenilemek için Ctrl+R tuşlarına basmalısınız.

Bunun dışında standart hat çizim yolu klavyeyi kullanmaktır. Klavyedeki ok (yön) tuşlarını kullanarak istediğiniz noktaya hattı yürütebilirsiniz. Yeni hatlar çizildikçe kalem hep en uç noktada bulunur, ve bu çizim komutunun oraya uygulanacağı anlamına gelir. Elbette klavye ile çizim yaparken, kalemin konumunu başka noktalara taşıyabilir, çizime ordan devam edebilirsiniz. Hat çizerken çizlen hat parçasının boyunu değiştikçe metre cinsinden görebilirsiniz.

Mouse ile Çizim mümkün

Tesisat çizimlerinizi klavye yanında mouse ile de yapabilirsiniz. Burada daha fazla bilgi gerektirdiği için klavye ile çizim anlatılmaktadır.

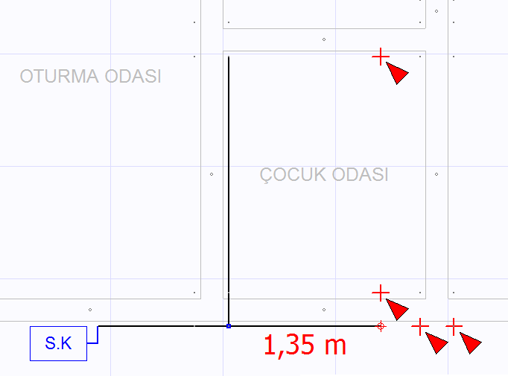

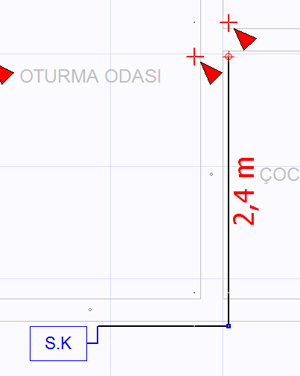

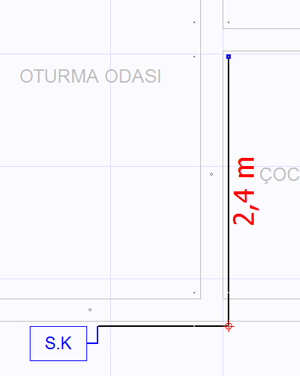

Yukarıdaki örnekte, önce kutudan sağa doğru bir dayama noktasına gidilmiş ve sonra düzlemde yukarı hareketiyle tesisat 90 derecelik açıyla oturma odasının köşesine dayanmıştır. Daha sonra ise fare ile ilk köşeye tıklanarak kalem buraya alınmıştır. Şimdi kavyeden gelen çizim komutu bu noktaya uygulanacaktır. Nitekim aşağıdaki resimde bu noktadan tekrar sağa doğru çizilmiş hat gözükmektedir.

Uzayda yukarı yada aşağı hareketler (iniş çıkış hatları) ise klavyede shift tuşuyla beraber yukarı aşağı ok tuşlarını kulanarak yapılır. Bu tuşlara bastıkça uzayda yukarı ya da aşağıya hat çizebilirsiniz, bu çizim kat planında daire olarak gösterilir ve iniş çıkışın miktarı çizim esnasında gösterilir.

Manuel Uzunluk Belirleme

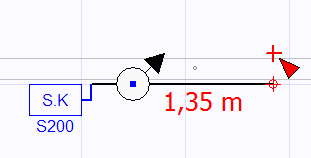

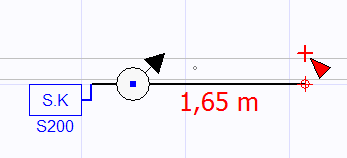

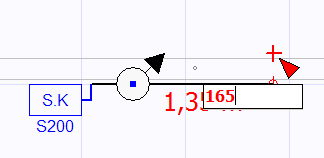

Bir hattı çizerken, uzunluğunu klavyeden girmek isteyebilirsiniz. Bunun için uzunluğunu belirleyeceğiniz hat seçiliyken Ctrl+U tuşlarına bastığınızda hattın hemen yakınında bir edit kutusu açılır. Bu kutuya hattın uzunmluğunu cm cinsinden girip Enter tuşuna bastığınızda hat yeniden boyutlandırılır. Hattı boyutlandırmak için, mevcut hat doğrultusu (açısı) kullanılarak ikinci noktası, birinci noktasından verilen mesafe kadar uzağa konumlandırılır. Ctrl+U ile açtığımız mesafe giriş kutusu ekrana geldğinde, muhtemel karışıklıkları engellmek için altında bulunan çizim ortamını kilitler. Siz istediğiniz uzunluğu yazıp Enter tuşuna basmadan veya uzunluk girişinden vazgeçemek için ESC tuşuna basmadan ortadan kalkmaz.

1.

2.

3.

Hattın uzunluğunu değiştirme

Tesisatın uzunluğunu değiştirmek için CTRL + U ya basmadan, boru seçili iken doğrudan uzunluk girebilirsiniz. İkisinin şöyle bir farkı vardır. CTRL + U yaptığınızda sadece ilgili hattın ölçüsü değişir, devamındakiler sabittir. doğrudan değer girerseniz sonrasındaki tüm tesisatı komple yaklaştırıp uzaklaştırır ve tesisatın formu korunmuş olur. ihtiyaca göre her ikisi de kullanılabilir.

Çap Belirleme

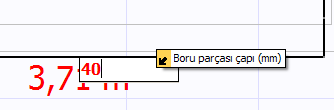

Zetacad'de yeni bir hat çizerken, çap her zaman bir önceki hat ile aynı başlatılır. Seçili bir hattın çapını onun özellikler panelinden belirleyebileceğiniz gibi, isterseniz F11 tuşuna basarak gelen edit kutusuna çapı mm cinsinden yazarak da hattınızı çaplandırabilirsiniz.(Bu arada ZetaCad'in otomatik çaplandırma özelliği sunduğunu da unutmayınız.)
