Otomatik Çap Tasarımı¶
Otomatik Çap Tasarımı
Tesisatın konumlandırmasını tamamladıktan sonra, yani hatlarınızı çizip tüketim unsurlarını yerleştirdikten sonra eğer isterseniz Zetacad sizin için en uygun hat çaplarını hesaplayarak tasarlayabilir. Burada çok özel yapay zeka algoritmaları kullanılarak, bir hattın çapı tüm devredeki kayıp miktarı, hattaki gaz hızı ve maliyet ekonomisi dikkate alınarak çaplandırma yapılır.
Otomatik çaplandırmayı yaptırmak içim Hesap menüsünden Otomatik Tasarla seçeneğini tıklayınız veya araç çubuğundan Otomatik Tasarla
butonuna basınız.
Çaplar seçilirken özel yapay zeka algoritması bir çok seçeneği dener ve
a. hız limitlerini aşmayan (hatta zorlamayan)
b. devredeki toplam kayıp limitini dikkate alan
c. özellikle daire içi ve kat branşmanlarında estetiği gözeten
d. mümkün olan en düşük maliyetli
e. kullanıcının özel isteklerine cevap veren
optimum tasarımı oluşturur.
Tasarım Seçenekleri

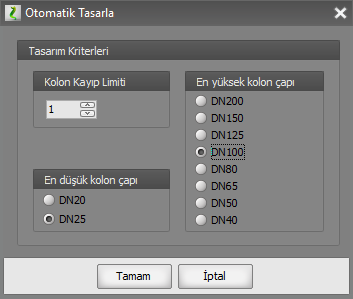

Hesap menüsünden Otomatik Tasarla seçeneğini tıkladığınızda karşınıza aşağıdaki pencere açılacaktır.
Bu penceredeki seçenekleri kullanarak otomatik çap tayini algoritmasının sizin tercihlerinize göre davranmasını sağlayabilirsiniz. Çap tasarımında özelleştirebileceğiniz hususlar aşağıda açıklanmıştır. Bu penceredeki değerleri belirledikten sonra TAMAM butonuna basarsanız tesisat otomatik olarak çaplandırılacaktır. Bu pencerede sisteme verdiğiniz tercihlerin son değerleri projede saklı tutulacaktır. Araç çubuğundaki ilgili tasarla butonuna bastığınızda artık bu pencere açılmayacak ve son mevcut tercihlerle tasarlama yapılacaktır.
En düşük kolon çapı
Bazen hız ve kayıp değerleriyle uyumlu olsa de kolon tesisatında ve branşmanlarda DN20 gibi düşük çaplı boru kullanmak istemeyiz. Bu elimizdeki malzemenin durumu ile ilgili olduğu gibi değişik nedenlerle de alakalı olabilir. Varsayılan değeri DN20 olan En düşük kolon çapı seçeneğini isterseniz DN25 yapabilirsiniz. Böylelikle otomatik tasarım kolon çaplarını oluştururken DN25 altındaki değerleri kullanmayacaktır.
En yüksek kolon çapı
Bazen hız ve kayıp değerleriyle uyumlu olsa de kolon tesisatında ve branşmanlarda yüksek çaplı boru kullanmak istemeyiz. Bu elimizdeki malzemenin durumu ile ilgili olduğu gibi değişik nedenlerle de alakalı olabilir. Varsayılan değeri DN80 olan En yüksek kolon çapı seçeneğini isterseniz daha küçük değerlerden seçebilirsiniz. Böylelikle otomatik tasarım kolon çaplarını oluştururken seçtiğiniz değerin üstündeki çapları kullanmayacaktır.
