Oda ve Duvar Çizimi

Oda ve Duvar Çizimi

Mimari planı çizmek için iki tür araç kullanabilirsiniz. Oda veya Duvar. Oda aracını seçmek için çizim panelinden oda butonunu seçiniz. Artık çalışma alanında odanın iki diagonal köşesini belirlemek için iki ayrı noktaya tıklamalısınız. İlk tıklamadan sonra çalışma alanında ikinci nokta için gezerken oda aracı size oluşacak odanın ölçülerini verir. Bu ölçüler seçeneklerdeki Gerçek Ölçüler Kullan seçeneğine göre, gerçek veya kağıt ölçülerini gösterebilir.

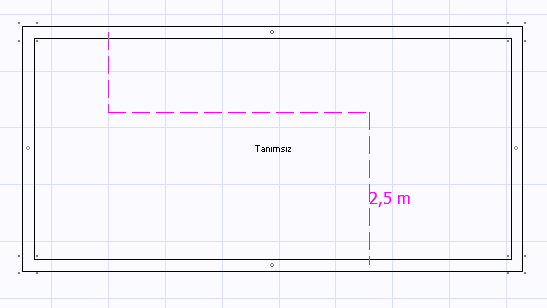

Bunun dışında mimari plan çiziminde duvar aracını da kullanabilirsiniz. Bunun için çizim panelinden duvar aracını seçiniz. Duvar aracı ile bir yada birden fazla duvarı çizebilirsiniz. Bunun için çizmek istediğiniz duvarların köşelerini çalışma alanında tıklayarak belirlemelisiniz. Bir duvar çizim işlemi farenin sağ tuşuyla veya mevcut duvarlardan birinin üzerine tıklayarak sonlandırılabilir. Duvar çizim esnasında duvar ölçüsü Gerçek Ölçüler Kullan seçeneğine göre, gerçek veya kağıt ölçülerini gösterebilir.

Modifikasyon

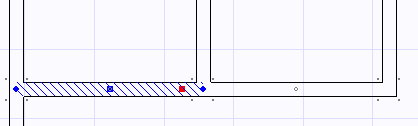

Çizilmiş duvarların konumlarını değiştirebilirsiniz. Bunun için bir duvarı seçtiğinizde size mavi renkli iki köşe nokta bir de orta nokta verilir. Bunun haricinde bir de kırmızı bir modifikasyon noktası sağlanmıştır.

Köşe noktalarını sürükleyip bırakarak o köşeye bağlı duvarları konumlandırabilirsiniz veya orta mavi noktayı sürükleyip bırakarak seçili duvarı kendi doğrultusununun durumuna göre yatay veya dikey olarak hareket ettirebilirsiniz. Kırmızı modifikasyon noktası ise duvarı kendi doğrultusunda bulunan diğer duvarlarla (resimdeki örnekte sağdaki ikinci yatay duvar) beraber satıh taşıması yapmak için kullanılır.

Duvar Öteleme ve Kopyalama

Bir duvarı kendi doğrultusuna dik olarak belirli bir mesafe öteye yerleştirmek veya o mesafede duvardan bir kopya oluşturmak için sırasıyla Ctrl+M ve Ctrl+D kısayolları kullanılır.

Öteleme : Ctrl+M (Move)

Duvar seçiliyken Ctrl+M tuşlarına basınız ve açılan edit kutusuna mesafeyi cm cinsinden girip Enter tuşuna basınız. Duvar verilen mesafe kadar öteye taşınacaktır.

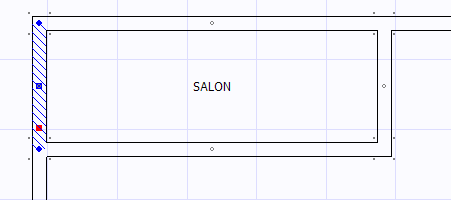

Önce :

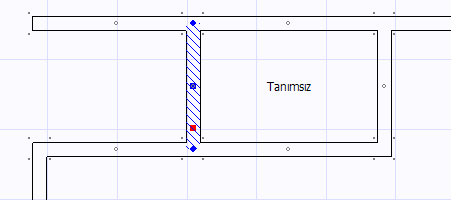

Sonra:

_Kopyalama : Ctrl+D (Double)

_Duvar seçiliyken Ctrl+D tuşlarına basınız ve açılan edit kutusuna mesafeyi cm cinsinden girip Enter tuşuna basınız. Duvar verilen mesafe kadar öteye kopyalanacaktır.

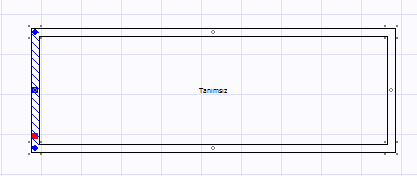

Önce:

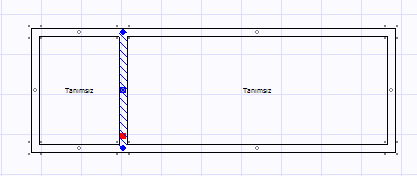

Sonra:

Duvar Tipi Belirleme

Bir duvarın tipini,özellikler panelinden değiştirebilirsiniz.

Normal Duvar : Duvar normal bir duvardır.
Açık Duvar : Duvarın bulunduğu yerde gerçekte bir duvar olmadığı durumlarda, mahali iki ayrı bölgeye ayırabilmek için açık duvar kullanılır.
Camekan : Duvar camekan ise bu seçenek kullanılır. Camekan duvarlı bir balkon kapalı balkon sayılır.
Balkon Duvarı : Duvar balkon duvarı şeklinde ise bu seçenek kullanılır. Balkon duvarı yarım duvar şeklindedir ve bulunduğu mahali atmosferik mahal yapar. Ancak bina sınırında yer alan duvarlar balkon duvarı olabilir.

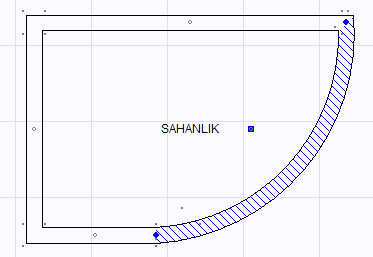

Yay Duvar Çizimi

Mimari planda yay duvar çizebilmek için, önce duvarı normal duvar şeklinde çizmek gerekmektedir. Daha sonra dairesel olmasını istediğimiz duvarın özelliklerinde yay duvar butonunu basılı hale getiririz. Artık duvar dairesel olarak çizilir. Ancak duvar yayının açıklığının yönü veya yay açısı istediğimiz değerde olamayabilir. Bu değerleri de aynı şekilde özellikler panelinden belirleyebilirsiniz.
