Mimari Plan Elemanları

Mimari plan elemanları

Mimari planı daha kullanılışlı kılmak için mimari plan elemanlarını eklemelisiniz. Bunlar kapı, pencere,kolon,kiriş,menfez ve merdiven sistemleridir. Merdiven sistemleri daha geniş olarak ele alınmıştır.

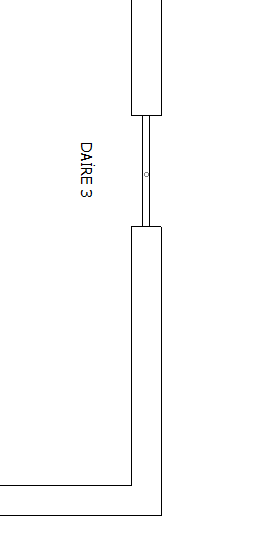

Kapı-Pencere Ekleme/Açma

Bir duvara kapı(veya pencere) eklemek için, duvar (veya pencere) özellikleri panelini, ekle mensünü veya sağ tuş menüsünü kullanabilirsiniz. En hızlı yol sağ tuş menüsünü kullanmaktır.

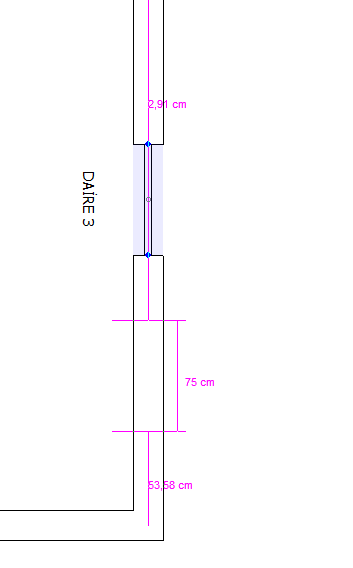

Seçili duvarın üzerine farenin sağ tuşu ile tıkladığınızda açılan menüden duvara kapı (veya pencere) ekle seçeneğini tıklayınız. Böylelikle duvarın bir köşesine yakın olarak varsayılan genişlikte bir kapı (veya pencere) eklenecektir. Bu kapıyı (veya pencereyi) seçerek özellikler panelinden, değerlerini değiştirebilirsiniz. Aynı şekilde kapı (veya pencere) seçiliyken kırmızı taşıma noktalarından sürükleyerek kapıyı(veya pencereyi) duvarda istediğiniz konuma getirebilir veya kapıyı (veya pencereyi) bir başka duvara nakledebilirsiniz.

Otomatik Kapı Açma

Bir mahal seçiliyken sağ tuş menüsünden odaya kapı aç seçeneğini tıklarsanız, seçili mahalden diğer mahallere kapılar açılacaktır. Bu seçenek koridor mahallinde kulalnıldığı zaman tüm odalara koridordan kapı açtığı için oldukça faydalıdır.

Otomatik Pencere Açma

Bir mahal seçiliyeken sağ tuş menüsünden odanın pencerelerinin aç seçeneğini seçerseniz, odanın atmosfere bakan duvarlarına birer pencere açılacaktır. Aynı şekilde aynı menüden tüm pencereleri aç seçeneğini seçerseniz binanın atmosfere bakan tüm duvarlarında birer pencere açılacaktır.

Kolon Ekleme Mimari plana kolon eklemeyi iki şekilde gerçekleştirebilirsiniz. İlk olarak sağ tuş menüsünden seçili duvara kolon ekle seçeneğini kullanabilirsiniz. Bu seçenek seçili duvarın iki köşesinde (ya da bir köşesine) birer kolon oluşturacaktır. Bu kolonları seçtiğinizde özellikler panelinden değerlerini değiştirebilirsiniz.

Aynı şekilde sağ tuş menüsünde yer alan tüm kolonları oluştur seçeneğini tıkladığınız zaman, binanın düm duvar birleşimlerinde birer kolon oluşturulacaktır.

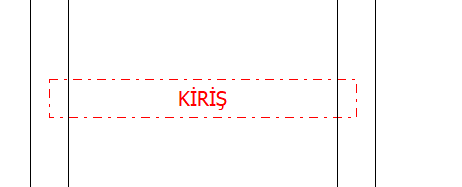

kiriş Ekleme

Mimari plana kiriş eklemek için iki ayrı noktaya ihtiyaç vardır. Bu yüzden kiriş için, çizim panelinde kiriş aracı yer almaktadır. Bu aracı seçtikten sonra, kirişi eklemek istediğiniz iki noktayı belirleyiniz. Noktalar duvar üzerine denk geldiğinde duvarın artık iki parça olacağını unutmayınız. Ekelenen kirişin değerlerini, seçtiğinizde açılan özellikler panelinden değiştirebilirsiniz.

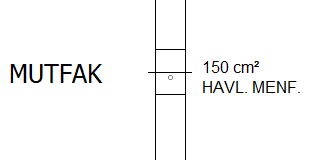

Menfez Ekleme

Bir mahale menfez eklemek için, mahal seçiliyken sağ tuş menüsünü açınız ve buradan odaya menfez aç seçeneğini seçiniz. Bir çok durumda menfez ihtiyacı doğduğunda, ZetaCad gerekli mahale kendisi otomatik olarak menfez açabilmektedir.
