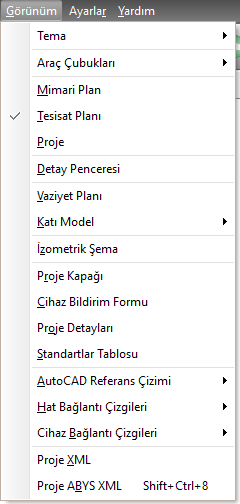

Görünüm Menüsü
Görünüm Menüsü¶
Menü Ögesi |
Tanım |
|---|---|
| Tema |  |
| Klasik Zetacad, Açık renk tonunda görüntülenir. |
|
| Koyu Zetacad, koyu renk tonunda görüntülenir. |
|
| Araç Çubukları |  |
| Üst Menü üst menü çubuğunu gösterip gizler |
|
| Durum Çubuğu durum çubuğunu gösterip gizler |
|
| Tüm Araç çubuklarını sıfırla tüm araç çubuklarını sıfırlayarak varsayılan duruma getirir. |
|
| Mimari plan | Çalışma modunu mimari plana geçirir. |
| Tesisat planı | Çalışma modunu tesisat planına geçirir. |
| Proje | Çalışma modunu proje moduna geçirir. |
| Detay penceresi | Detay pencresini gösterir. |
| Vaziyet planı | Vaziyet planını açar. |
| Katı Model |  |
| Mevcut Kat Aktif katın 3 boyutlu görüntüsünü oluşturur. |
|
| Tüm bina Tüm binanın 3 boyutlu görüntüsünü oluşturur. |
|
| İzometrik Şema | İzometrik şema görüntüleme formunu açar.Örnek |

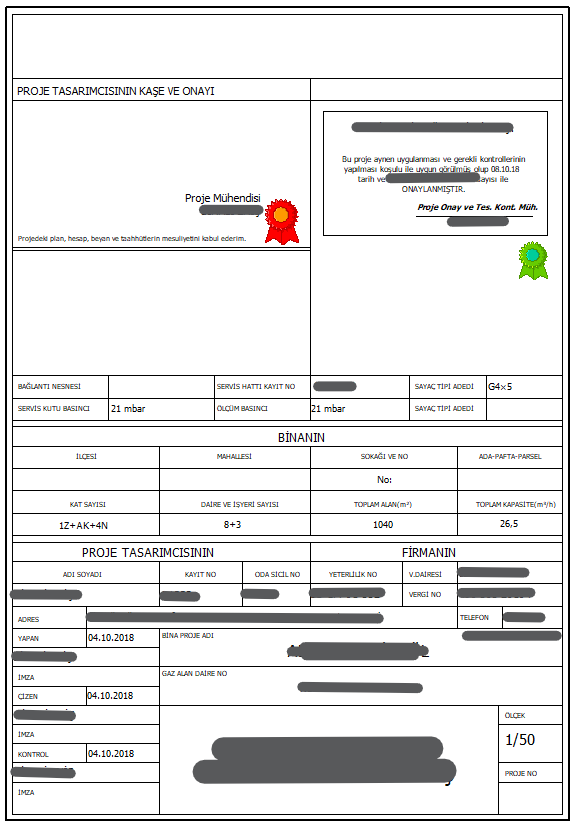

| Proje kapağı | Proje kapağını görüntüler.Örnek |

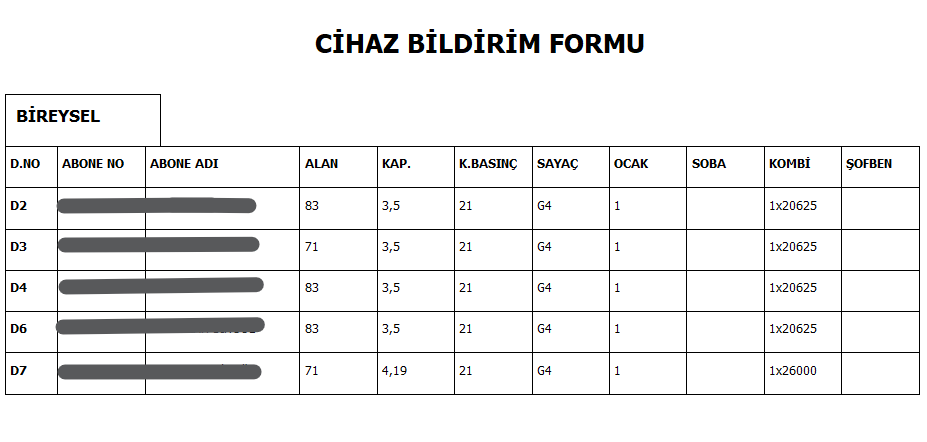

| Cihaz bildirim Formu | Projedeki tüm birimleri ve bu birimlerde kullanılan cihazları bazı özellikleriyle birlikte listeler. Örnek |

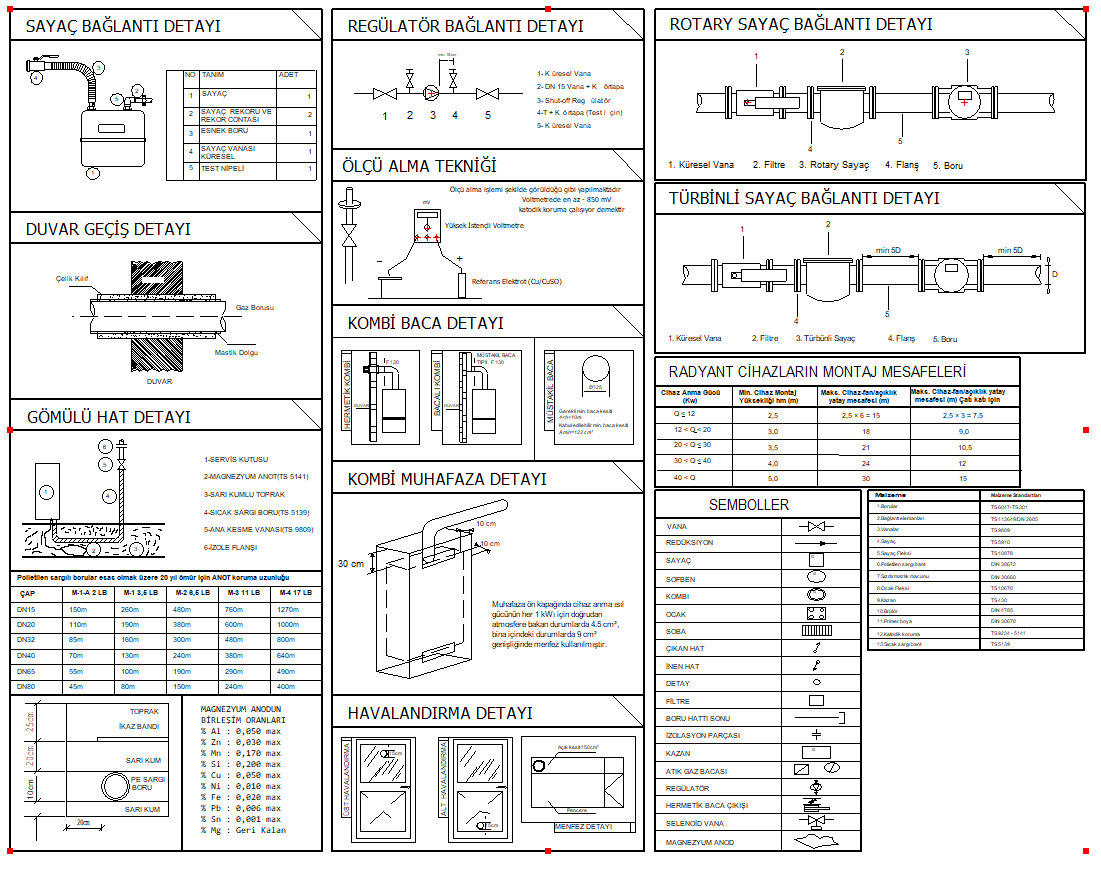

| Proje detayları | Proje detaylarını görüntüler.Örnek |

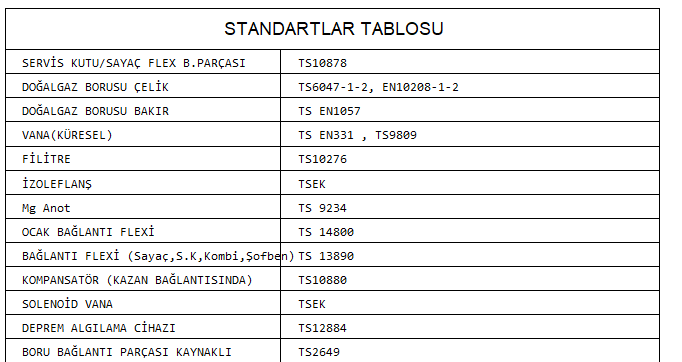

| Standartlar Tablosu | Projede kullanılan tüm nesnelerin hangi standardı temel alacağını gösteren tabloyu görüntüler.Örnek |
| Autocad Referans Çizimi |  |
| Tümünü Göster DXF olarak import edilen proje arka planda görünür olması için seçilir. |
|
| Tümünü Gizle DXF olarak import edilen proje arka planda gizlemek için seçilir. |
|

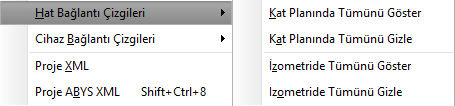

| Hat Bağlantı Çizgileri |  |
| Kat Planında Tümünü Göster Tüm hatlar için, hat ile hat etiketi arasındaki bağlantı çizgilerini kat planında gösterir. |
|
| Kat Planında Tümünü Gizle Tüm hatlar için, hat ile hat etiketi arasındaki bağlantı çizgilerini kat planında gizler. |
|
| İzometride Tümünü Göster Tüm hatlar için, hat ile hat etiketi arasındaki bağlantı çizgilerini izometride gösterir. |
|
| İzometride Tümünü Gizle Tüm hatlar için, hat ile hat etiketi arasındaki bağlantı çizgilerini izometride gizler. |
|

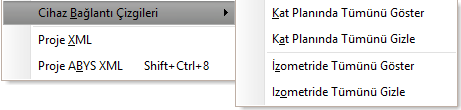

| Cihaz Bağlantı Çizgileri |  |
| Kat Planında Tümünü Göster Tüm cihazlar için, cihaz ile cihaz etiketi arasındaki bağlantı çizgilerini kat planında gösterir. |
|
| Kat Planında Tümünü Gizle Tüm cihazlar için, cihaz ile cihaz etiketi arasındaki bağlantı çizgilerini kat planında gizler. |
|
| İzometride Tümünü Göster Tüm cihazlar için, cihaz ile cihaz etiketi arasındaki bağlantı çizgilerini izometride gösterir. |
|
| İzometride Tümünü Gizle Tüm cihazlar için, cihaz ile cihaz etiketi arasındaki bağlantı çizgilerini izometride gizler. |
|
| Proje XML | Projenin XML dosyasını oluşturur |
| Proje ABYS XML | Projenin, Gaz dağıtıma gönderilecek XML dosyasını oluşturur |
