Proje Seçenekleri¶
Genel olarak tesisat ve mimari planla ilgili bazı tercihlerinizi buradan yapabilirsiniz.

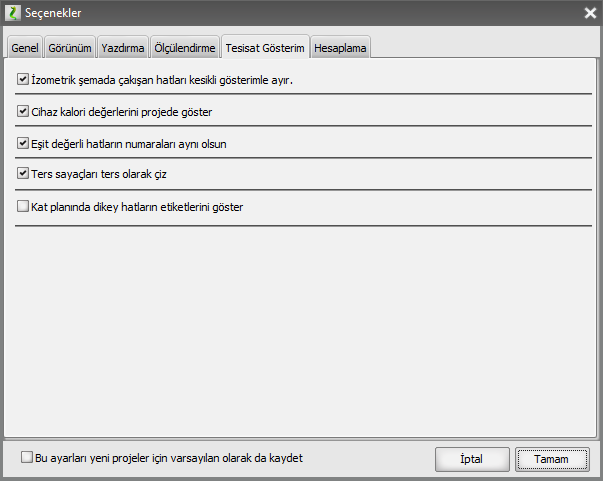

Resimde "Tesisat Gösterim" tabı gösterilmiştir. Diğer tablarda yer alan seçenekler, aynı zamanda açıklamalarıyla bulunmaktadır.
Bina sınırını göster : Bu seçenek aktifken, mimari planda bina sınırının etrafına yeşil bir çizgi çizilir. Böylelikle Zetacad'in nereyi bina içi, nereyi bina dışı kabul ettiğini görebilirsiniz.
Birim sınırını göster : Bu seçenek aktifken, mimari planda birimlerin sınırı kırmızı kalın çizgiyle belli edilir. Seçili birim için ise mavi çizgi kullanılır. Mimari plan seçili değilken bu sınır kesikli kırmızı şeklinde gösterilir.
Mimari ölçüleri göster : Bu seçenek aktifken, mimari planda yer alan tüm duvarların ölçüleri cm cinsinden gösterilir.
Gerçek ölçüleri kullan : Bu seçenek aktifken, mimari planda çizim esnasında gösterilen yardımcı ölçüler binadaki gerçek ölçüler cinsinden gösterilir. Eğer seçili değilse baskıdaki kağıtta yer alan ölçüler gösterilir.
İç ölçülendirme kullan : Bu seçenek aktifken, mimari planda bir duvarın ölçüsü içten içe olarak verilir, aksi durumda ise ölçüler dıştan dışadır.
Otomaik hat analizi Açık : Tesisatı tasarlarken yaptığınız en ufak bir değişiklik sonrasında arka planda tesisatın analizi çalışır. Bu analiz hatlandırmalardan hesaplamalara kadar bir çok mantıksal işlemi yürütür. Bu işlemelerden bir kısmı yoğun bir analiz istediğinden sayıca fazla boru parçasına sahip tesisatların tasarımında yavaşlığa neden olur. Bu yüzden büyük projelerde otomatik hat analizini bu seçeneği kullanarak kapatırsanız, siz tesisatı çizdikçe ve diğer değişiklikleri yaptıkça hat numaralandırma optimizsayonu gibi yavaşlatıcı analizler çalışmaz. İstediğiniz zaman bu analizleri Ctrl+R tuşuna basarak siz manuel olarak çalıştırır ve sonucunu görebilirsiniz.
Baskı ve DXF de katı tarama : Bu seçenek seçiliyken oluşturulan DXF nesneleri içinde, altını örtmesi gerekenler için, katı taramalar (solid hatch) oluşturulur. Bu taramalar çok düşük yoğunluklu bir gri rengindedir ve baskı sonrası beyaz gibi gözükür. Bazı plotter ofisleri katı taramalar ile ilgili hatalı baskılar alabildiği için bu seçenek size katı taramaları iptal etmenizi sağlar.
