Proje Bilgileri

Proje Bilgileri

Proje Bilgileri penceresi 3 panelden oluşmaktadır. Bu pencereye Proje menüsünden ulaşabilirsiniz.

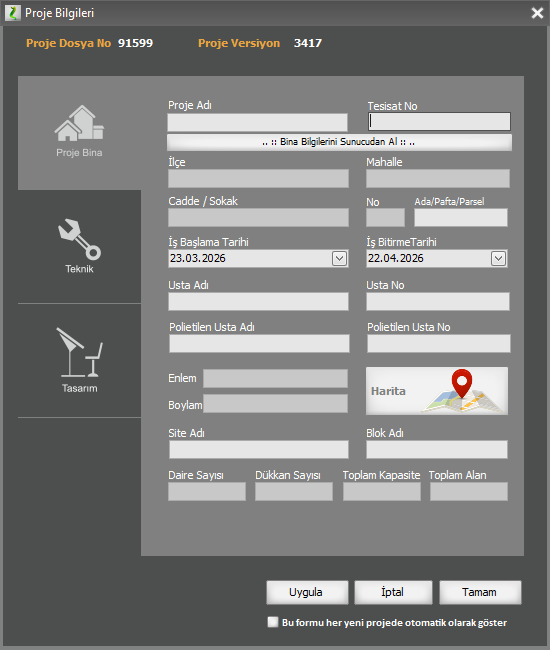

Proje/Bina Paneli

Bu panelde Proje adı, adres bilgileri, Projenin basınç ve kapasitesi bilgileri, daire dükkan sayısı gibi temel bilgileri bulunur.

Tesiast no yazılarak bina adres bilgileri ABYS den sorgulanabilir. ABYS entegrasyonu yoksa bu bilgiler mamuel girilebilir.

prj1

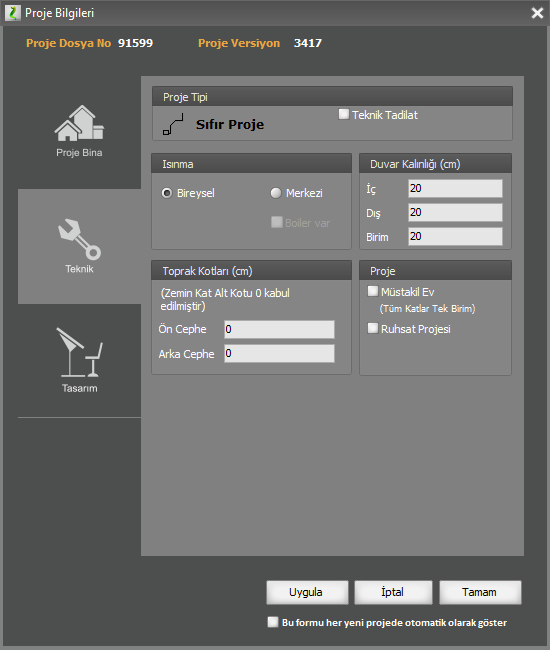

Teknik Paneli

Bu panelde proje ile ilgili teknik bilgileri girebilirsiniz.

  • Proje tipinde, projenin sıfır proje, veya sadece iç tesisat olup olmadığını belirtiniz. Eğer proje bunlardan birinin teknik tadilatı ise teknik tadilat seçeneğini seçiniz.

  • Isınma tipi bireysel / merkezi olarak seçilebilir.

  • Duvar kalınlığı değeri varsayılan olarak 20 cmdir. Bu değeri değiştirerek daha kalın veya ince duvarlara sahip mimari planlar çizebilirsiniz. Duvar kalınlığı değeri, binanın tüm duvarlarına uygulanır.

  • Toprak kotlarına girdiğiniz ön ve arka cephe kotları vaziyet planında kullanılmakla beraber, toprak altında kalarak atmosfere bakmayan cepheler ortaya çıkmış olacaktır. Cephe kotlarını girerken zemin katın zemini 0 kabul ederek giriniz. Örneğin arka cephe toprak seviyesi zemin katın tavanına denk geliyorsa, 300 değeri girilmelidir.

prj3

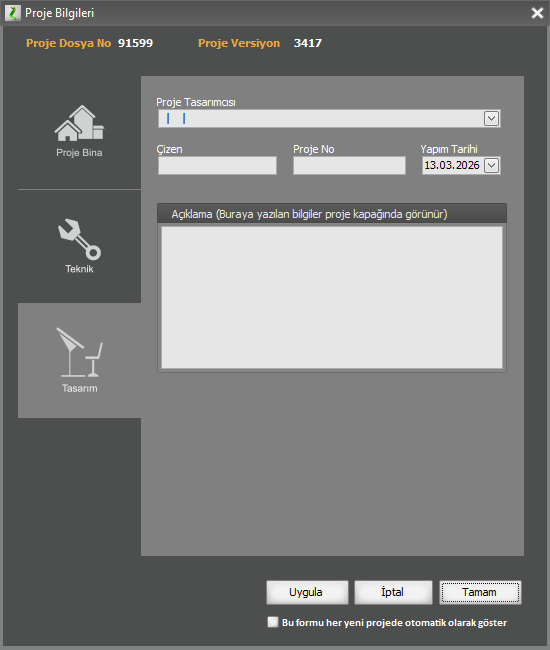

Tasarım Paneli

  • Bu panelde proje tasarımcı mühendisi seçebilir,
  • proje yapım tarihini girebilirsiniz.
  • Ayrıca proje kapağında gözükecek bir açıklamayı buadan belirleyebilirsiniz.
  • Proje No için ayrılan yer, firmanız içinde projelenize verdiğiniz arşiv numarası içindir. Buraya girilen no aynı zamanda kapakta da yer alır.
  • Projeyi çizen kişi bilgisi de bu panelden girilmektedir.

prj2
